所有的平衡機器人一樣，兩輪機器人的核心問題是運動平衡控制的問題。

兩輪機器人的姿態平衡問題類似于倒立擺(inverted pendulum)的平衡問 題。因此，兩輪機器人又被稱為移動式倒立擺(mobile inverted pendulum)。所 不同的是，兩輪機器人可以在二維空間甚至三維空間中運動。兩輪機器人不僅 僅需要保持姿態的平衡，還需要在保持姿態平衡的同時行走于二維空間或三維 空間。

兩輪機器人是一種典型的非完整系統(nonholonomic system),一個欠驅動 系統(underactuated system)。 兩輪機器人有4個自由度：2個平面支撐運動自由度，2個姿態角運動自由度。然而，其中只有2個自由度，即左輪和右輪位置，是可驅動的。

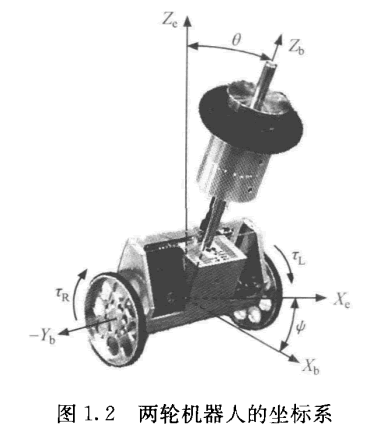

兩輪機器人的機體坐標系O(X,Y, Zb)和地坐標系 (X,Y,Z.) 如圖1 .2所 示。在機體坐標系O(X,Y,Zb) 中，本書 規定Zb 過機器人重心并垂直于輪系軸線， 由原點(₆指向重心； Yb 為輪系軸線延長 線，由原點O, 指向左輪圓心；X 垂直于Y 和Z, 由 原 點O₆ 指向機器人正前方。在地 坐標系O(X,Ye,Ze) 中，本書規定Z. 指 向重力加速度g 的負方向，Y。指向正北方 向 ，X. 指向正東方向。

就運動平衡控制問題而言，兩輪機器 人通常有3個量需要控制，但只有2個可 以施加的控制量，即

三維被控量： x 。=(θ,ψ,v)T

二維控制量： u 。=(tL,TR)T 式中，θ為姿態傾角；ψ為航向角；v=(vL+vR)/2

為行進速度，vL 為左輪線速度，

vR 為右輪線速度；zL 為左輪驅動力矩；tR 為右輪驅動力矩。

兩輪機器人的運動平衡控制問題涉及兩個方面：

一是“平衡”,即姿態平衡控制的問題；二是“運動”,即運動軌跡控制的問題。

盡管兩輪機器人是不完整系統和欠驅動系統，然而，兩輪機器人的姿態平衡和運動軌跡仍然是可控制的或可操作的。

1)姿態平衡控制的基本原理

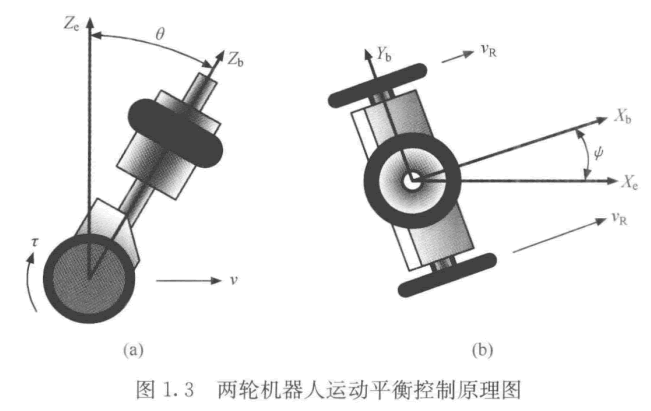

如圖1.3(a) 所示，兩輪機器人的姿態可以通過調節左輪和(或)右輪的運動 速度和運動方向來控制。當兩輪機器人姿態傾斜時，可通過左右電機產生控制 力矩zL 和 t 來調節左輪和右輪的運動速度和運動方向，控制左輪和右輪向傾 斜方向和(或)傾斜速度方向運動，使其姿態回復直立平衡狀態。

2)運動軌跡控制的基本原理

如圖1.3(b)所示，兩輪機器人的運動軌跡控制問題，是其行進速度和行進方向的控制問題。行進速度v=(vL+vR)/2 是左輪速度vL 和右輪速度vR 的平 均值，可以通過左右電機產生的控制力矩z₁ 和 tR 來調節。行進方向ψ需要通 過左輪和右輪的差動來調節，即對左輪和右輪施加不同的作用力矩，以產生不同 的運動速度，從而實現對兩輪機器人航向的控制。

兩輪機器人的運動平衡控制問題，是機器人學和機器人技術研究的重要問 題，同時也是控制科學研究的重要問題。

就運動平衡控制問題而言，兩輪機器人類似于倒立擺。實際上，從某種意義 上說，倒立擺是兩輪機器人的前身，兩輪機器人的基本思想和基本原理源于倒 立 擺 。
